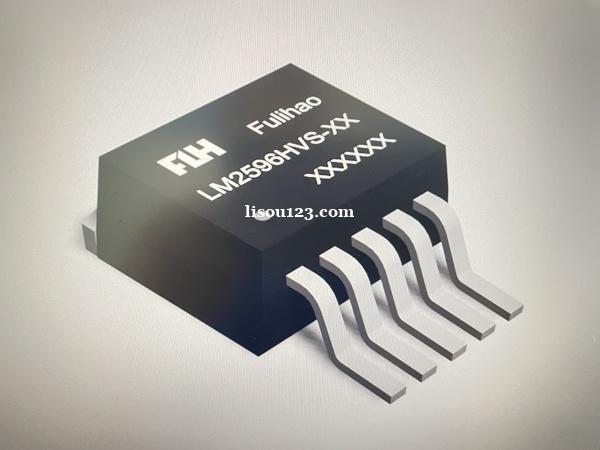

LM2596/LM2596HV是一款150KHz固定頻率的PWM DCDC穩壓電源換器。它具有3A輸出電流驅勸能力,高效率、低紋波、高線性調整率等特點。該芯片采用PWM調制模式，能夠調節占空比線性范圍0~100%。LM2596/LM2596HV 內置固定頻率振蕩器和頻率補償塊，其使用十分簡單，僅需要極少量的外部元器件。此外，該芯片還內置帶遲滯功能的使能、過溫保護、過流保護和剌激過流保護等功能。當次級過流保護發生時，芯片內置降頻功能使用工作頻率由150KHz   降到了50KHz。

特點

◆ 輸入電壓范圍4.5V到40V,HV型號的60V

◆ 穩壓輸出有3.3V、5V、12V、和輸出可調世版本,輸出可調節版本調節范圍為1.23V到37V、HV型號57V

◆ 占空比可調節范圍0~100%

◆ 最小飽和壓降1.5V

◆ 150KHz固定工作頻率

◆ ON_OFF遲滯開關功能

◆ 內置過溫保護、過流保護

◆ 內置頻率補償功能

◆ 高工作效率、線性調整率和負載調整率

應用

◆ 液晶顯示器,液晶電視

◆ 數碼相框

◆ 電視機頂盒

◆ 調制解調器

◆ 各種電話、
