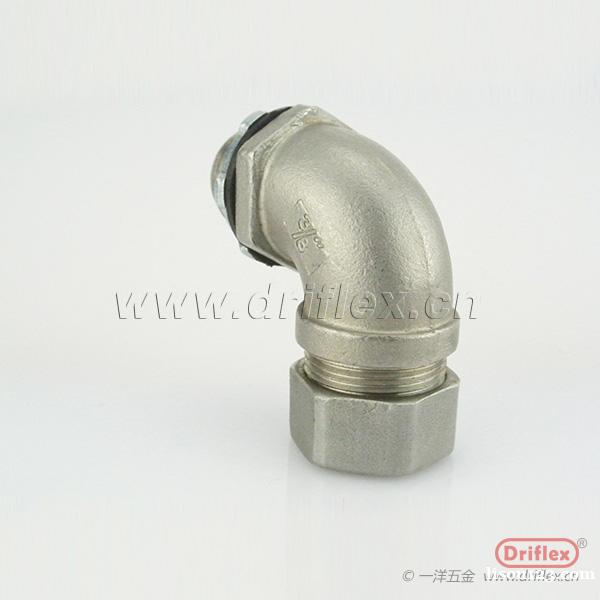

不銹鋼90度彎頭
Model: LTC-S24
Description:
90度軟管接頭-不銹鋼304/316 (表面可以拋光處理）
軟管接頭彎頭：可選擇螺紋標準，ISO、NPT、PG、PF、G 等等。
ISO 遵循EN60423標準
NPT 遵循 ANS/ASME B1.20.1-1983標準
防水等級：IP68
螺帽可選擇六角或圓帽。
結構及材質：
本體：不銹鋼304
螺帽：不銹鋼304
襯環(huán)：尼龍66
襯套：聚丙乙稀
墊圈：橡膠（需另定）
太陽帽：鐵鍍鋅（需另定）
VJ 型軟管接頭適用PVC被覆波浪軟管。
LT型軟管接頭適用可撓金屬軟管、PVC被覆波浪軟管及加棉線之平包管。
| Part No | ISO Thread (mm) | Part No | NPT Thread (inches) | I.D. (mm) | O.D (mm) | Box (pcs) |
|---|---|---|---|---|---|---|
| LTCM-S209 | 16 | LTC-S209 | 5/16" | 11.0 | 15.7 | 25 |
| LTCM-S20 | 16/20 | LTC-S20 | 3/8" | 11.0 | 19.7 | 25 |
| LTCM-S21 | 20 | LTC-S21 | 1/2" | 14.5 | 19.7 | 25 |
| LTCM-S22 | 25 | LTC-S22 | 3/4" | 19.5 | 24.7 | 25 |
| LTCM-S23 | 32 | LTC-S23 | 1" | 25.0 | 31.7 | 15 |
| LTCM-S24 | 40 | LTC-S24 | 1-1/4" | 33.5 | 39.7 | 6 |
| LTCM-S25 | 50 | LTC-S25 | 1-1/2" | 38.0 | 49.7 | 6 |
| LTCM-S26 | 63 | LTC-S26 | 2" | 49.5 | 62.7 | 4 |
如有其他要求，可附圖紙加工制作。
